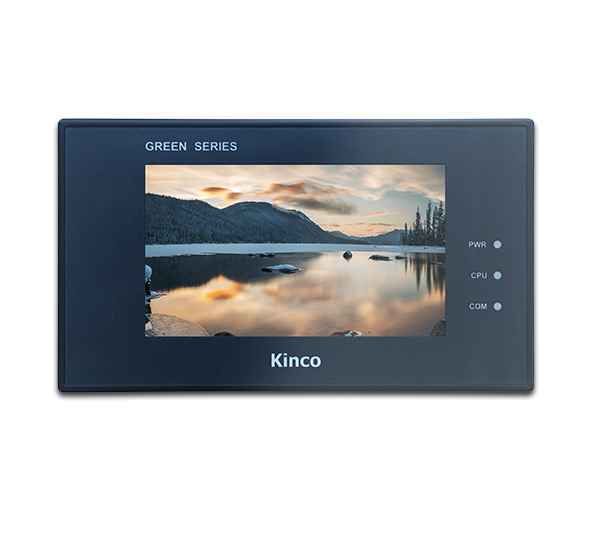

Kinco GH043E 4" Green Series Widescreen HMI Touch Panel

Quantity Item price
To 3
€226.05*
To 19
€214.75*
To 39
€203.45*
From 40
€192.14*

Available, delivery time 2-5 days

Product number: KIH.GH043E
Product information "Kinco GH043E 4" Green Series Widescreen HMI Touch Panel"

Modern and versatile HMI touch panel with 4.3'' / 11 cm screen diagonal and a resolution of 480 * 272 pixels from Kinco at tiger price complete with serial interface and Ethernet interface (remote controllable). It is a small HMI in our range and is the better equipped version of the GL043E.

Direct MPI coupling with a terminal device (Point2Point): Connect a Siemens S7 PLC directly via MPI (without PC adapter).

The touch panel offers a versatile library of elements for visualization and operation, many freely available communication drivers for various PLCs and a simple graphical configuration communication with the PLCs. With its compact control panel, the touch panel is very well suited for small machines or small control elements in plants and in industrial building automation.


The touch panel offers a versatile library for visualization and operation.

Electrical properties
Allowable input voltage range: 12 - 28 VDC
Durchschlagfestigkeit:500 VAC 1 Minute
Isolierte Spannungsversorgung: ja
Power consumption:3,5 Watt
Rated voltage (input voltage):24 VDC
Display
Bildschirmdiagonale:4,3" / 11 cm
Display colours:16,7 Mio.
Hintergrundbeleuchtung:LED
Kontrastverhältnis:500:1
Screen brightness: 300 cd/m²
Screen resolution:480 * 272
Touchtype:4-Draht resistiv
Interfaces, protocols and connections
CANopen:kein CANopen
Communication drivers for PLC:ABB AC500 (seriell + Ethernet) , Allen Bradley (seriell + Ethernet) , BACnet (seriell + Ethernet) , Beckhoff Twincat ADS (Ethernet) , Kinco SPS (seriell + Ethernet) , Mitsubishi FX (seriell + Ethernet) , Mitsubishi Q (seriell + Ethernet) , Modbus Master und Slave (seriell + Ethernet) , Siemens LOGO! (Ethernet) , Siemens S7-300/400 (seriell + Ethernet) , Siemens S7-1200/1500 (Ethernet) , Unitronics (seriell + Ethernet) , Xinje XC (seriell) , Xinje XD (seriell + Ethernet)
Ethercat:kein Ethercat
Ethernet:1 x 10/100 (RJ45)
Feldbusse & Protokolle:Modbus RTU Master , Modbus RTU Slave , Modbus TCP Master (Client) , Modbus TCP Slave (Server) , Siemens MPI (als PPI nur zu einem Teilnehmer) , freie serielle Kommunikation (ASCII)
Interfaces:Ethernet , RS-232 , RS-485 , SD-Karte , USB Host , USB Slave
MQTT: MQTT Consumer , MQTT Producer
Modbus:Modbus RTU Master , Modbus RTU Slave , Modbus TCP Client (Master) , Modbus TCP Server (Slave)
OPC UA:OPC UA Client , OPC UA Server
Profibus DP:kein Profibus
RS-232-Anschlusstyp:DB9 Female
RS-485-Anschlusstyp:DB9 Female
SD-Karte:Ja
USB-Host-Anschlüsse:1 x USB-Host (für USB-Speicher, Tastatur, Webcam, Barcode-Reader etc.)
USB-Slave-Anschlüsse:1 x USB-Slave (nur Programmdownload)
VPN:integrierte VPN-Funktion für Fernsteuerung und Fernwartung
freie serielle Kommunikation:Ja (ASCII)
isolierte serielle Schnittstelle:ja
serielle Anschlüsse:COM0: RS-232/RS-485/RS-422 , COM2: RS-232
Dimensions and environmental properties
Cooling: Environmental cooling (passive)
Gehäusematerial:Technischer Kunststoff
Gewicht:0,4 kg
Montage:Einschub (z.B. Schaltschranktür mit Klammern von hinten)
Montage Detail:146 mm x 81 mm Ausschnitt; Montageklammern montiert
Schutzart:IP65 (Front)
Screen brightness: 300 cd/m²
Temperature operation:-20 °C bis +55 °C
Temperature storage:-25 °C bis +60 °C
dimensions (width x height x depth):154 mm x 89 mm x 60 mm
Other properties
Datalogger:Ja
Echtzeituhr:Ja (Synchronisierung mit Netzwerkzeit möglich)
Memory:128 MB DDR3-RAM-Speicher , 128 MB NAND Flash-Speicher
Modellreihe:Green Series
Programming
Programmiersoftware:Kinco DTools
Programmiersprachen:C (Standard C) für Makros , Grafische Programmieroberfläche
Sprache der Programmierumgebung:Arabisch , Chinesisch , Deutsch , Englisch , Koreanisch , Russisch , Türkisch
Certifications
CE-Zertifikat:Ja
Normen und Zertifzierungen:CE (EN61000-6-4:2007+A1:2011, EN61000-6-2:2005)
Kinco ist einer der führenden Hersteller für Automatisierungstechnik in Asien. Am Hauptsitz in Shenzhen (China) an der Grenze zu Hongkong ist auch das Forschungs- und Entwicklungsteam des Unternehmens beheimatet, zusätzlich betreibt Kinco ein Forschungszentrum in Deutschland, eine Besonderheit unter chinesischen Unternehmen.
In Bezug auf Qualität und Funktionsumfang orientiert sich Kinco stark am europäischen und deutschen Markt. Kommunikationstreiber für Siemens S7-Steuerungen sind deshalb in jedem HMI enthalten. Das Unternehmen hat ein modernes und zuverlässiges Sortiment an HMI, Antriebstechnik und Steuerungen. Kinco erwirtschaftet bereits mehr als 10% seines Umsatzes international, Deutschland gehört zu den Wachstumsmärkten des Herstellers.

0 of 0 reviews

Leave a review!

Share your experiences with other customers.

Kinco HMI mit Eaton Easy E4 verbinden

15 November 2019   Steffen
How-to-Guides   Kinco, FAQ
Kinco HMI mit Eaton Easy E4 verbinden

Hintergrundbilder in Kinco HMI einfügen

24 January 2016   Steffen
  Kinco, FAQ
Eine der häufigsten Fragen, die uns erreicht ist, wie kann man am einfachsten eigene Hintergrundbilder in Kinco HMI einbinden?

Eigene Schalter und animierte Grafiken im Kinco HMI erstellen

20 June 2011   Steffen
  Kinco, FAQ
Wir werden im Support immer wieder gefragt, wie man eigene Schalter oder animierte Grafiken, ...

Wie mir Variablennamen für SPS in Kinco HMIware viel Zeit und Nerven sparen

19 June 2017   Steffen
  Kinco, FAQ
An einer Sache bin ich in meinen frühen HMI-Projekten manchmal verzweifelt.

Kinco HMI - Download der Programmiersoftware und Produktbroschüre

Hier findet ihr die kostenfreie Programmiersoftware in der Vollversion zum Download sowie Produktbroschüren und mehr für die aktuellen HMI-Serien von Kinco

  • HMI and PLC connecting guide.pdf (20.47 MiB)
    Handbuch zur SPS-Anbindung der Kinco HMI (englisch) für Kinco DTools (auch in DTools über Hilfe erreichbar)
  • Kinco DTools User Manual.pdf (15.72 MiB)
    Nutzerhandbuch (englisch) für Kinco DTools (auch in DTools über Hilfe erreichbar)
  • KincoCatalog_HMI_K1E20_2012_DE.pdf (4.39 MiB)
    Kinco HMI Produktkatalog (deutsch)
  • Kinco_DTools.zip (541.28 MiB)
    Kinco DTools Programmiersoftware für Kinco HMI (Vollversion kostenfrei auch in deutscher Sprache)
Overview
Manufacturer Kinco Kinco Kinco
Price

from €192.14*

from €120.00*

from €299.29*
Description Modern and versatile HMI touch panel with 4.3'' / 11 cm screen diagonal and a resolution of 480 * 272 pixels from Kinco at tiger price complete with serial interface and Ethernet interface (remote controllable). It is a small HMI in our range and is… Modern and versatile HMI touch panel with 4.3'' / 11 cm screen diagonal and a resolution of 480 * 272 pixels from Kinco at a tiger price complete with serial interface and Ethernet interface (remote controllable). It is the smallest HMI in our range… Modernes und vielseitiges und sehr leistungsfähiges HMI Touchpanel mit 7'' Bildschirmdiagonale und einer Auflösung von 800 * 480 Pixeln von Kinco mit Ethernetschnittstelle. Das GH070E ist das Nachfolgemodell des MT4424TE und ist von den Einbaumaßen…
Rating
0 Review
0 Review
0 Review
Specification
Allowable input voltage range 12 - 28 VDC 12 - 28 VDC 12 - 28 VDC
Bildschirmdiagonale 4,3" / 11 cm 4,3" / 11 cm 7" / 18 cm
CANopen kein CANopen kein CANopen kein CANopen
CE-Zertifikat Ja Ja Ja
Communication drivers for PLC ABB AC500 (seriell + Ethernet), Allen Bradley (seriell + Ethernet), BACnet (seriell + Ethernet), Beckhoff Twincat ADS (Ethernet), Kinco SPS (seriell + Ethernet), Mitsubishi FX (seriell + Ethernet), Mitsubishi Q (seriell + Ethernet), Modbus Master und Slave (seriell + Ethernet), Siemens LOGO! (Ethernet), Siemens S7-300/400 (seriell + Ethernet), Siemens S7-1200/1500 (Ethernet), Unitronics (seriell + Ethernet), Xinje XC (seriell), Xinje XD (seriell + Ethernet) ABB AC500 (seriell + Ethernet), Allen Bradley (seriell + Ethernet), BACnet (seriell + Ethernet), Beckhoff Twincat ADS (Ethernet), Kinco SPS (seriell + Ethernet), Mitsubishi FX (seriell + Ethernet), Mitsubishi Q (seriell + Ethernet), Modbus Master und Slave (seriell + Ethernet), Siemens LOGO! (Ethernet), Siemens S7-300/400 (seriell + Ethernet), Siemens S7-1200/1500 (Ethernet), Unitronics (seriell + Ethernet), Xinje XC (seriell), Xinje XD (seriell + Ethernet) ABB AC500 (seriell + Ethernet), Allen Bradley (seriell + Ethernet), BACnet (seriell + Ethernet), Beckhoff Twincat ADS (Ethernet), Kinco SPS (seriell + Ethernet), Mitsubishi FX (seriell + Ethernet), Mitsubishi Q (seriell + Ethernet), Modbus Master und Slave (seriell + Ethernet), Siemens LOGO! (Ethernet), Siemens S7-300/400 (seriell + Ethernet), Siemens S7-1200/1500 (Ethernet), Unitronics (seriell + Ethernet), Xinje XC (seriell), Xinje XD (seriell + Ethernet)
Cooling Environmental cooling (passive) Environmental cooling (passive) Environmental cooling (passive)
Datalogger Ja Ja Ja
Display colours 16,7 Mio. 16,7 Mio. 16,7 Mio.
Durchschlagfestigkeit 500 VAC 1 Minute 500 VAC 1 Minute 500 VAC 1 Minute
Echtzeituhr Ja (Synchronisierung mit Netzwerkzeit möglich) Ja (Synchronisierung mit Netzwerkzeit möglich) Ja (Synchronisierung mit Netzwerkzeit möglich)
Ethercat kein Ethercat kein Ethercat kein Ethercat
Ethernet 1 x 10/100 (RJ45) 1 x 10/100 (RJ45) 1 x 10/100 (RJ45)
Feldbusse & Protokolle Modbus RTU Master, Modbus RTU Slave, Modbus TCP Master (Client), Modbus TCP Slave (Server), Siemens MPI (als PPI nur zu einem Teilnehmer), freie serielle Kommunikation (ASCII) Modbus RTU Master, Modbus RTU Slave, Modbus TCP Master (Client), Modbus TCP Slave (Server), Siemens MPI (als PPI nur zu einem Teilnehmer), freie serielle Kommunikation (ASCII) Modbus RTU Master, Modbus RTU Slave, Modbus TCP Master (Client), Modbus TCP Slave (Server), Siemens MPI (als PPI nur zu einem Teilnehmer), freie serielle Kommunikation (ASCII)
Gehäusematerial Technischer Kunststoff Technischer Kunststoff Technischer Kunststoff
Gewicht 0,4 kg 0,2 kg 0,6 kg
Hintergrundbeleuchtung LED LED LED
Interfaces Ethernet, RS-232, RS-485, SD-Karte, USB Host, USB Slave Ethernet, RS-232, RS-485, USB Slave Ethernet, RS-232, RS-485, SD-Karte, USB Host, USB Slave
Isolierte Spannungsversorgung ja nein ja
Kontrastverhältnis 500:1 500:1 500:1
MQTT MQTT Consumer, MQTT Producer MQTT Consumer, MQTT Producer MQTT Consumer, MQTT Producer
Memory 128 MB DDR3-RAM-Speicher, 128 MB NAND Flash-Speicher 128 MB DDR3-RAM-Speicher, 128 MB NAND Flash-Speicher 128 MB DDR3-RAM-Speicher, 128 MB NAND Flash-Speicher
Modbus Modbus RTU Master, Modbus RTU Slave, Modbus TCP Client (Master), Modbus TCP Server (Slave) Modbus RTU Master, Modbus RTU Slave, Modbus TCP Client (Master), Modbus TCP Server (Slave) Modbus RTU Master, Modbus RTU Slave, Modbus TCP Client (Master), Modbus TCP Server (Slave)
Modellreihe Green Series Green Series Green Series
Montage Einschub (z.B. Schaltschranktür mit Klammern von hinten) Einschub (z.B. Schaltschranktür mit Klammern von hinten) Einschub (z.B. Schaltschranktür mit Klammern von hinten)
Montage Detail 146 mm x 81 mm Ausschnitt; Montageklammern montiert 119 mm x 93 mm Ausschnitt N/A
Normen und Zertifzierungen CE (EN61000-6-4:2007+A1:2011, EN61000-6-2:2005) CE (EN61000-6-4:2007+A1:2011, EN61000-6-2:2005) CE (EN61000-6-4:2007+A1:2011, EN61000-6-2:2005)
OPC UA OPC UA Client, OPC UA Server OPC UA Client, OPC UA Server OPC UA Client, OPC UA Server
Power consumption 3,5 Watt 2 Watt 5 Watt
Profibus DP kein Profibus kein Profibus kein Profibus
Programmiersoftware Kinco DTools Kinco DTools Kinco DTools
Programmiersprachen C (Standard C) für Makros, Grafische Programmieroberfläche C (Standard C) für Makros, Grafische Programmieroberfläche C (Standard C) für Makros, Grafische Programmieroberfläche
RS-232-Anschlusstyp DB9 Female DB9 Female DB9 Female
RS-485-Anschlusstyp DB9 Female DB9 Female DB9 Female
Rated voltage (input voltage) 24 VDC 24 VDC 24 VDC
SD-Karte Ja keine Ja
Schutzart IP65 (Front) IP65 (Front) IP65 (Front)
Screen brightness 300 cd/m² 450 cd/m² 400 cd/m²
Screen resolution 480 * 272 480 * 272 800 * 480
Sprache der Programmierumgebung Arabisch, Chinesisch, Deutsch, Englisch, Koreanisch, Russisch, Türkisch Arabisch, Chinesisch, Deutsch, Englisch, Koreanisch, Russisch, Türkisch Arabisch, Chinesisch, Deutsch, Englisch, Koreanisch, Russisch, Türkisch
Temperature operation -20 °C bis +55 °C 0 °C bis +50 °C -10 °C bis +55 °C
Temperature storage -25 °C bis +60 °C -20 °C bis +60 °C -20 °C bis +60 °C
Touchtype 4-Draht resistiv 4-Draht resistiv 4-Draht resistiv
USB-Host-Anschlüsse 1 x USB-Host (für USB-Speicher, Tastatur, Webcam, Barcode-Reader etc.) keiner 1 x USB-Host (für USB-Speicher, Tastatur, Webcam, Barcode-Reader etc.)
USB-Slave-Anschlüsse 1 x USB-Slave (nur Programmdownload) 1 x USB-Slave (nur Programmdownload) 1 x USB-Slave (nur Programmdownload)
VPN integrierte VPN-Funktion für Fernsteuerung und Fernwartung nicht integriert integrierte VPN-Funktion für Fernsteuerung und Fernwartung
dimensions (width x height x depth) 154 mm x 89 mm x 60 mm 132 mm x 102 mm x 33 mm 207 mm x 125 mm x 41 mm
freie serielle Kommunikation Ja (ASCII) Ja (ASCII) Ja (ASCII)
isolierte serielle Schnittstelle ja nein ja
serielle Anschlüsse COM0: RS-232/RS-485/RS-422, COM2: RS-232 COM0: RS-232/RS-485/RS-422, COM2: RS-232 COM0: RS-232/RS-485/RS-422, COM1: RS-232/RS-485/RS-422, COM2: RS-232, COM3: RS-485
