Solidot EI4-A40I – EtherNet/IP Remote-I/O, 4 × AI Strom
€215.75*
In stock
Lieferzeit: 3 bis 5 TageWer Sensoren und Aktoren dezentral an eine Steuerung anbinden und dabei auf das offene EtherNet/IP-Protokoll setzen möchte, findet in der Solidot EI4-Serie ein kompaktes Remote-I/O-System auf Standard-Ethernet-Basis. Die Module sitzen direkt an der Maschine oder im Feldverteiler und übertragen alle Ein- und Ausgänge über die vorhandene EtherNet/IP-Infrastruktur zur Steuerung – ohne jede Leitung einzeln bis in den Zentralschrank zu ziehen.
🏭 Typische Einsatzfelder
Anlagen mit EtherNet/IP-Backbone: Module fügen sich in ein bestehendes EtherNet/IP-Netz ein – ohne Protokoll-Gateway oder Medienwandler.
Schaltschrank entlasten: Statt hunderter Adern zum Zentralschrank laufen nur zwei RJ45-Leitungen pro Modul. Weniger Kabelkanäle, weniger Klemmen.
Rockwell-/Allen-Bradley-Umgebungen erweitern: Dezentrale E/A an ControlLogix-/CompactLogix-Steuerungen anbinden, ohne die zentrale SPS aufzurüsten.
Wechselnde Signaltypen: Digital, analog (Strom/Spannung), Relais, Temperatur oder Encoder – für jeden Signaltyp ein passendes Modul aus demselben Baukasten.
🌐 EtherNet/IP: dezentrale E/A im Standard-Ethernet
EI4 nutzt EtherNet/IP (CIP) über Standard-Ethernet. Jedes Modul hat zwei RJ45-Ports (100 Mbps) zum Durchschleifen, sodass sich Module in Linien- oder Sterntopologie verketten lassen. Über die Gerätebeschreibungsdatei (EDS) wird das Modul im Scanner eingelesen und ist sofort projektierbar.
💡 Ihre Steuerung spricht EtherCAT statt EtherNet/IP? Dieselben Module gibt es als Solidot EC4-Serie (EtherCAT) – gleiche Hardware, gleicher Baukasten, nur anderer Feldbus.
🔗 Kompatibilität
Als normkonformes EtherNet/IP-Adapter-Gerät integriert sich die EI4-Serie in jeden EtherNet/IP-Scanner – etwa Rockwell/Allen-Bradley (Studio 5000) oder Omron. Die Einbindung erfolgt herstellerunabhängig über die EDS-Datei.

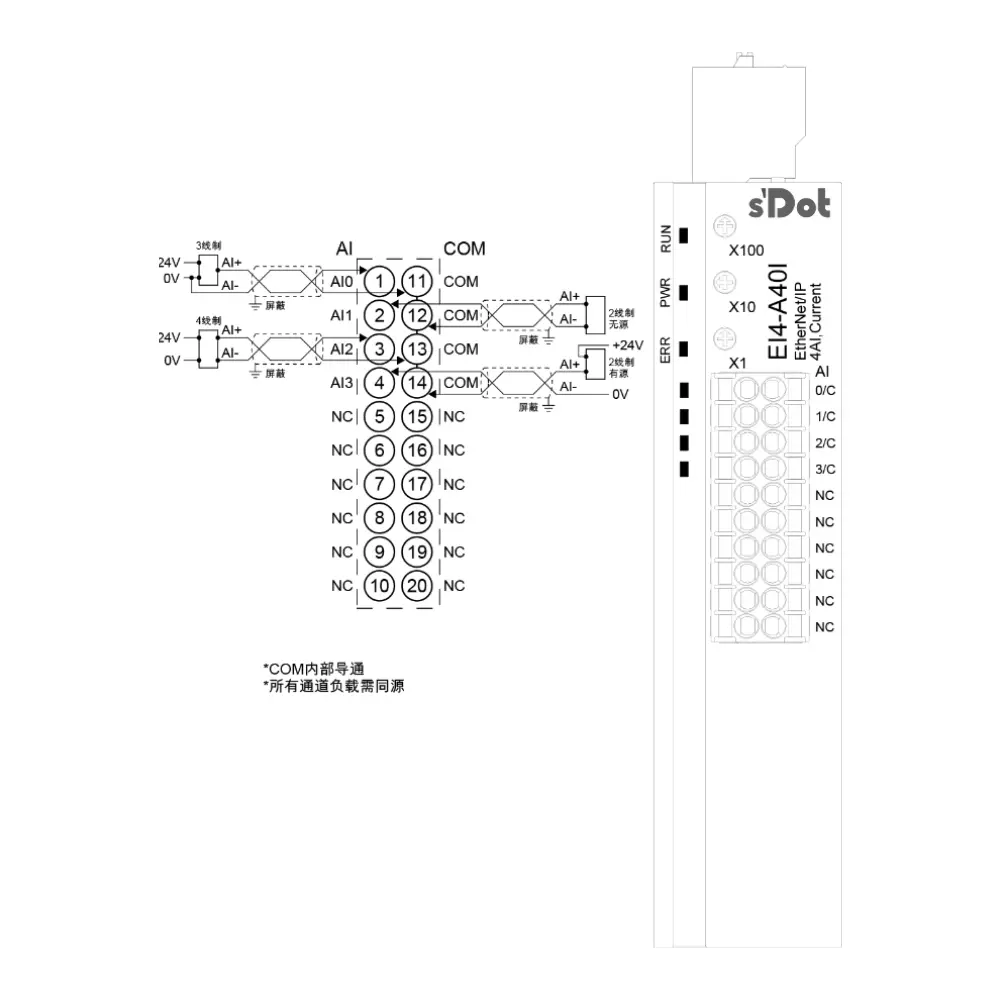

🔌 Aufbau und Anschluss
Abnehmbare Federklemmen: Versorgung und I/O sitzen auf abnehmbaren Klemmenblöcken – beim Modultausch wird der Block einfach abgezogen, die Verdrahtung bleibt erhalten.
Hutschienenmontage: 35-mm-DIN-Schiene, kompaktes Gehäuse (102 × 72 × 25 mm), passive Kühlung – kein Lüfter, keine Wartung.
Versorgung: 24 V DC nominal, zulässig 18 – 36 V DC. Status über LEDs (PWR, RUN, ERR) pro Modul.
⚠️ Grenzen ehrlich benannt
Schutzart IP20 – für Schaltschrank oder geschütztes Gehäuse, nicht für die ungeschützte Feldumgebung.
Versorgung ausschließlich 18 – 36 V DC, keine AC-Speisung.
Betrieb von -10 °C bis +60 °C (passive Kühlung).
Standard-Prozess-I/O – keine funktional-sicheren (Safety-)Ein-/Ausgänge. Für Not-Halt o. Ä. ist eine separate Sicherheitssteuerung nötig.
EI4-Module sind Adapter-Geräte und benötigen einen EtherNet/IP-Scanner – sie ersetzen keine Steuerung.
🏷️ Hersteller und Zuverlässigkeit
Solidot (s'Dot) ist auf industrielle Netzwerk- und Remote-I/O-Technik spezialisiert. Die EI4-Module sind CE- und RoHS-konform und für den industriellen Einsatz ausgelegt; bei den Analogmodulen sind die Kanäle galvanisch getrennt (500 V, Optokoppler). spstiger bietet die Serie mit deutschsprachiger Beratung und Support.
